重汽进口泵炮8.3吨泡沫J消防车
详情介绍
JDF5193GXFPM80/Z6型泡沫消防车
技 术 规 格 书
（进口泵炮，全自动泡沫混合比例器）
湖北江南专用特种汽车有限公司
底盘介绍：重汽豪沃ZZ5207TXFV471GF5底盘重型车国六融合了欧标和美标的先进之处，并针对我国的实际情况提出了更严格的要求。重型车国六将成为全球最严格的排放标准之一。排放处理技术：EGR+DOC+DPF+SCR与国五相比后处理大包体积增大。发动机功率调整：MC11系列与国五功率相同，型号为：MC07H.35P-61

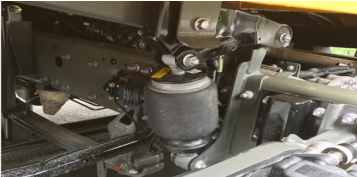

驾驶室悬置：其他品牌大多采用两点悬浮驾驶室，舒适性较差，T5G-S为四点全浮驾驶室，2018
款驾驶室后悬置采用空气弹簧，进一步提高舒适性。

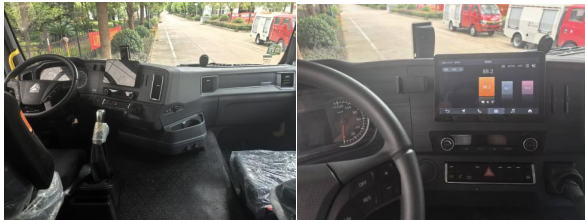

内饰：仪表台等设计未改动，提高装配工艺，做工更加精细

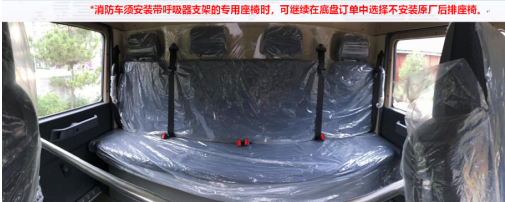

后排座椅（选装项）：提高座椅靠背高度，增加头枕，改为三点式安全带，提升舒适性和安全
性，适用于多乘员需求的电力、油田及探矿作业等领域后排扶手：按优化的人机工程设计，增加后排中央扶手，方便实用
一．整车描述
1.概述
|

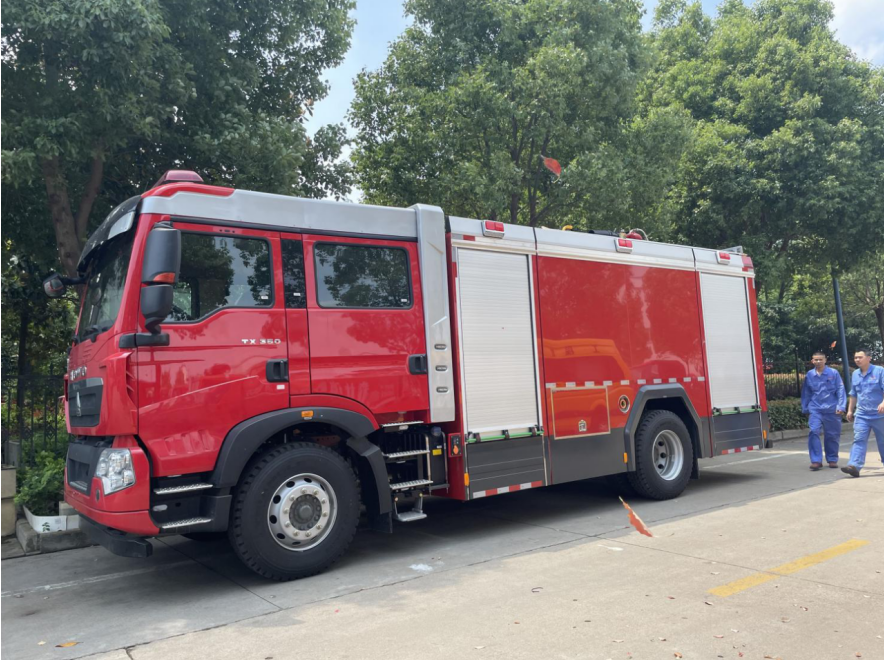

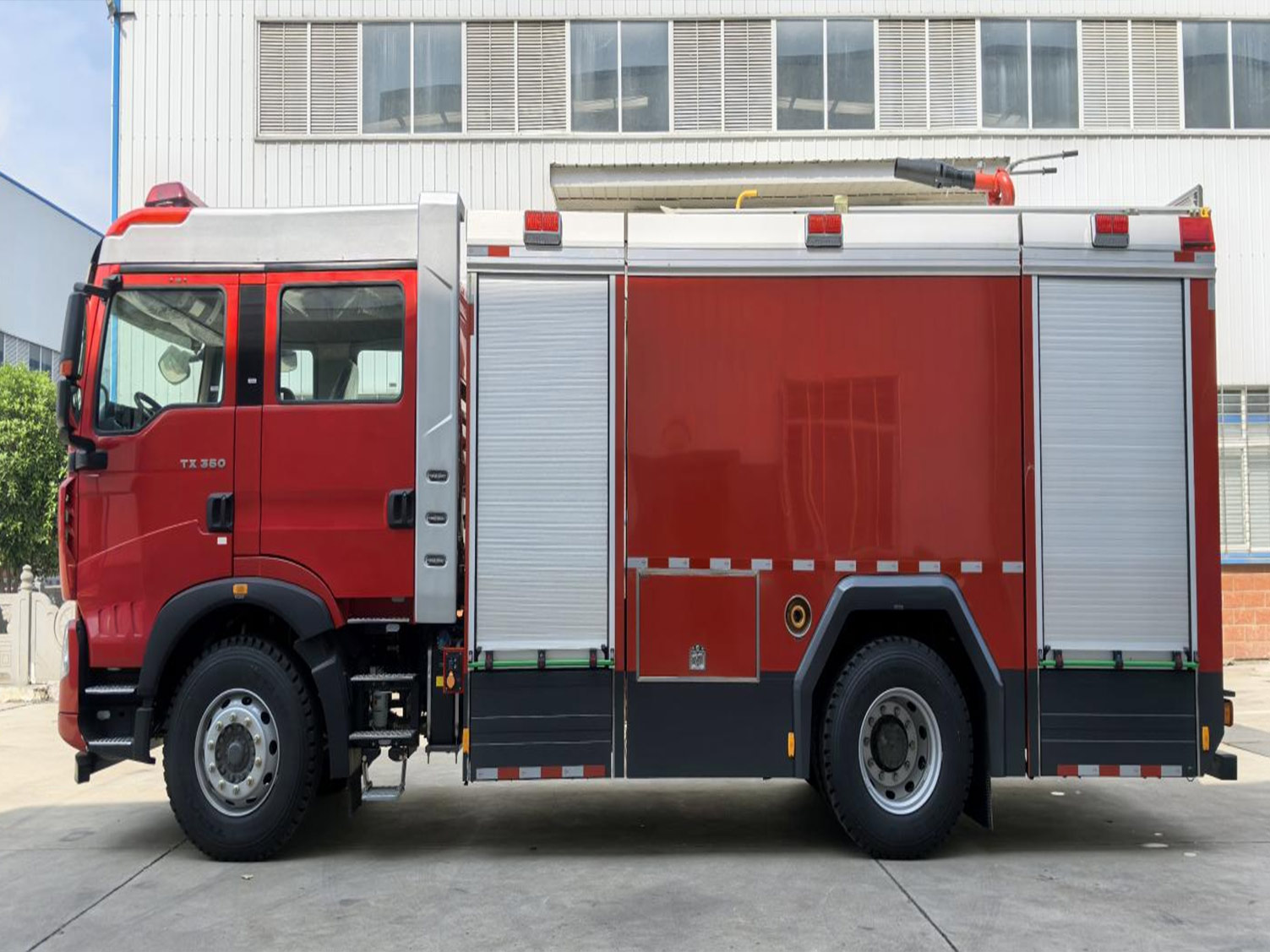

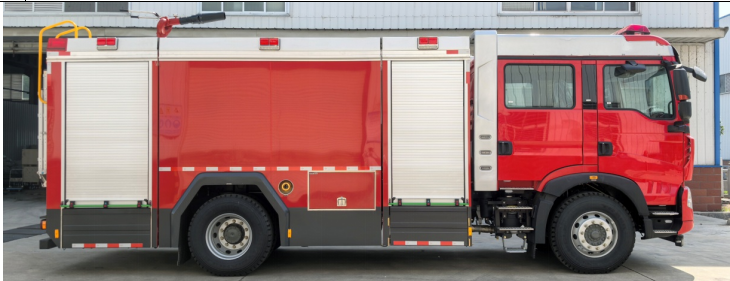

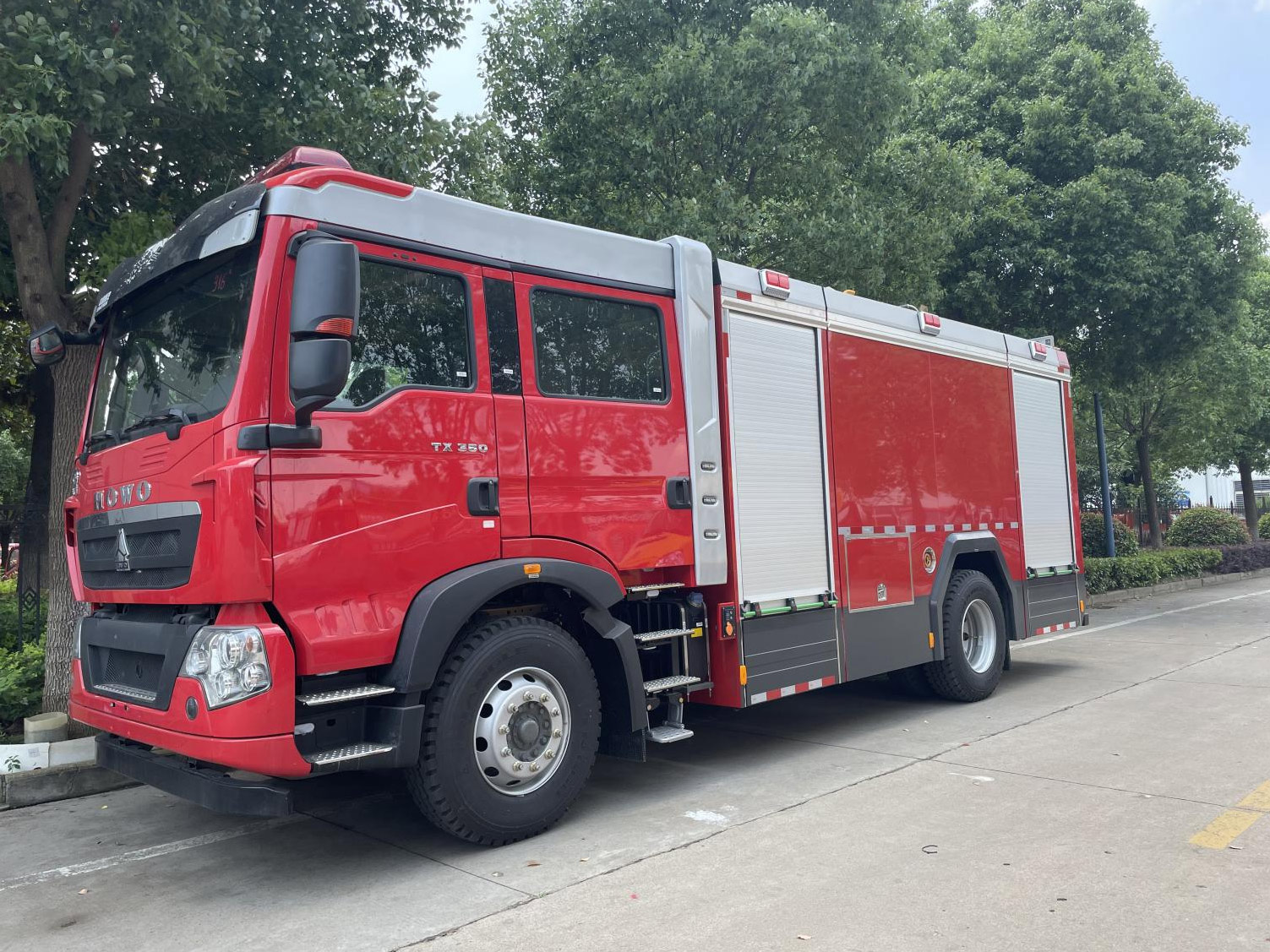

JDF5193GXFPM80/Z6型泡沫消防车采用重汽豪沃ZZ5207TXFV471GF5底盘改装而成。整车由消防员乘员室和车身两大部分组成，原装双排，可乘坐2+4人,后排座椅加装空呼靠背。该车为外露罐结构，车身前部为器材箱,中部为罐体，后部为泵房，载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水量6100kg，泡沫液量2200kg,装备了进口希尔CB10/60-MBP消防泵，额定流量60L/S，车顶安装进口阿瓦格PLKD8/48B-5177车用电控消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救一般物质火灾。 整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求。 |
2.整车主要参数
|
外廓尺寸 |
8680×2505×3700mm |
|
最大总质量 |
19450kg |
|
载液量 |
水：6100kg，泡沫2200kg |
|
最高车速 |
101km/h |
|
消防泵额定流量 |
60L/s 1.0MPa |
|
消防炮额定流量 |
48L/s 1.0MPa |
|
消防炮射程 |
泡沫≥60m 水≥70m |
|
比功率 |
258/19.45=13.2 |
|
接近角/离去角 |
19°/9° |
二．底盘
1.主要参数
|
型号 |
ZZ5207TXFV471GF5 |
|
|
制造商 |
中国重汽集团济南卡车股份有限公司 |
|
|
发动机额定功率 |
258kw |
|
|
发动机排量 |
7360ml |
|
|
发动机排放标准 |
GB17691-2018国Ⅵ |
|
|
变速器 |
手动挡 |
|
|
驱动形式 |
4×2 |
|
|
轴距 |
4700mm |
2.乘员室
|
结构 |
平头、四门，原装双排 |
|
|
司乘人员数 |
2+4人 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、 警报器； 2、 取力器控制开关及指示灯； 3、 附加电源开关； |
三．上装结构及性能参数
|
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为罐体，后部为泵房，罐体为平行六面体厢式容罐。 |
|
|
|
1.器材箱和泵室
|
结构 |
主框架结构采用优质方管焊接，外装饰板采用免漆铝平板，车顶防滑花纹板，可行走，两边设翻转踏板，防滑设计。 |
|
|
器材箱 |
器材箱两边设铝合金卷帘门，尾部玻璃材质上掀门。 |
|
|

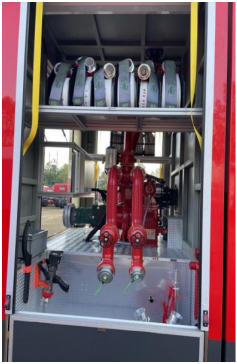

泵房 |

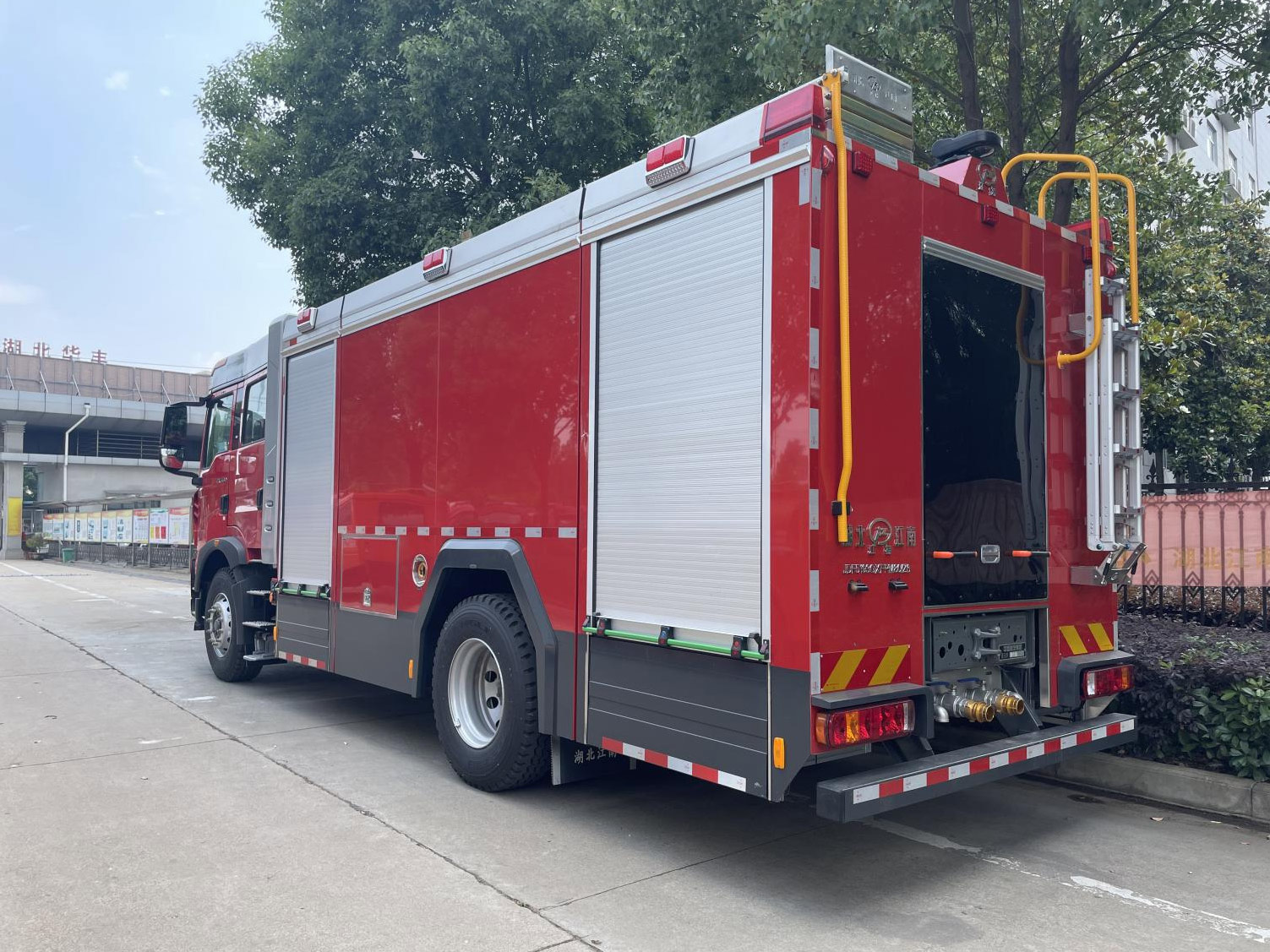

泵房位于整车后部，两侧设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。 |
|
|
爬梯及拉手 |
后爬梯采用铝合金两节翻转爬梯，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑钢管，表面喷塑处理。 |
|
|
2.水罐 |
||
|
容量 |
6100kg |
|
|
材质 |
优质碳钢（厚度底板5mm，侧板4mm，顶板3mm） |
|
|
罐体固定 |
与副车架弹性连接 |
|
|
罐体设置 |
人孔：设DN460人孔盖1个，带有快速锁定/开启自动泄压装置 |
|
|
溢流口：设DN65溢流口1个 |
||
|
放余水口：设1个DN40放余水配手动球阀 |
||
|
注水口：车辆尾部2个DN65注水接口 |
||
|
进出水口：设1个水罐到水泵进水管DN150气动蝶阀，设1个水泵至水罐充水管路，配DN65气动球阀 |
||
3. 泡沫罐
|
容量 |
2200kg |
|
|
材质 |
优质碳钢（厚度底板5mm，侧板4mm，顶板3mm） |
|
|
罐体固定 |
与副车架弹性连接 |
|
|
罐体设置 |
人孔：设DN460人孔盖1个，带有快速锁定/开启自动泄压装置 |
|
|
溢流口：设DN40溢流口1个 |
||
|
放余液口：设1个DN40放余液配手动球阀 |
||
|
泡沫吸液口：设1个DN40泡沫罐到泵出泡沫液管 |
四．灭火系统
1.水泵
|
型号 |
美国希尔CB10/60-MBP常压车用消防泵 |
|
|
形式 |
常压离心式 |
|
|
额定流量 |
60L/s @1.0MPa |
|
|
出口额定压力 |
1.0MPa |
|
|
最大吸深 |
7m |
|
|
引水装置 |
电动引水泵 |
|
|
引水时间 |
最大吸深时≤35s |
2.管路系统
|
管道材质 |
优质优质碳钢 |
|
|
吸水管路 |
水罐到泵进水口配1个DN150气动蝶阀。泵房后侧1个DN150吸水口，配管牙、扪盖。 |
|
|
注水管路 |
泵房后尾部设2个DN65外注水口。泵房内设置1个DN65水泵向罐内注水管路，配DN65气动球阀。 |
|
|
出水管路 |
泵房左右两侧各设1个DN65及1个DN80出水口带手动球阀 |
|
|
冷却水管路 |
配有冷却取力器的冷却水管路及控制阀 |
五．灭火装置
1、消防炮
|
型号 |
进口阿瓦格PLKD8/48B-5177 |
|
|
制造商 |
阿瓦格消防设备有限公司 |
|
|
回转角度 |
350°水平回转 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
48L/S |
|
|
射程 |
泡沫≥60m 水≥70m |
2、全泡沫混合比例器
|
比例混合器型号 |
TAF 系列全自动 B 类泡沫比例混合器 |
|
|
制造商 |
长春同德智 |
|
|
工作压力范围 |
0.7—1.2MPa |
|
|
流量范围 |
30～120L/s |
|
|
混合比 |
3%、6% |
|
|
调节方式 |
自动 |
六．消防控制系统
|
控制面板 |
控制面板包含水泵转速表、水罐液位表、泡沫液位表、真空压力表、出口压力表以及功能按键，面板整体采用标准化工业设计风格，面板功能划分清晰，方便操作。 |
|
|
功能 |
配备远程启动、停止功能，可实现一键出水等功能。 |
七．电气设备
|
附加电气 |
设独立电路 |
|
|
辅助照明 |
消防员室、泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红色频闪灯 |
|
|
警示装置 |
全红长排警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
八．表面处理
|
面漆 |
优质国产漆 |
|
颜色 |
车体外表面主色为RO3消防红 |
九．随车消防器材的布置和配备
1.器材布置
|
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
|
3 |
标示醒目，多人操作，互不干涉。 |
2.器材配备（标配）
|
1 |
吸水管 |
150口径 |
2 |
根 |
|
|
2 |
滤水器 |
FLF150 |
1 |
件 |
内扣式 |
|
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
内扣式 |
|
4 |
集水器 |
JII150/65×2-1.0 |
1 |
件 |
内扣式 |
|
5 |
水带 |
16-65-20 |
6 |
盘 |
内扣式 |
|
6 |
水带 |
16-80-20 |
6 |
盘 |
内扣式 |
|
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
|
8 |
水带包布 |
DT-SB |
4 |
件 |
|
|
9 |
水带挂钩 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；长400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
长860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流开关水枪 |
QZ6G3.5/7.5；65 |
1 |
支 |
低压：内扣式 |
|
14 |
直流开花水枪 |
QZ6K3.5/7.5；65 |
1 |
支 |
低压：内扣式 |
|
15 |
泡沫枪 |
PQ4/0.7Z6 |
1 |
支 |
|
|
16 |
泡沫外吸液管 |
40*2700 |
1 |
件 |
|
|
17 |
灭火器 |
3㎏ |
1 |
具 |
|
|
18 |
消防腰斧 |
长390 ；GF-285 |
1 |
件 |
|
|
19 |
橡皮锤 |
|
1 |
件 |
|
|
20 |
可充电式手提照明灯 |
|
1 |
件 |
|

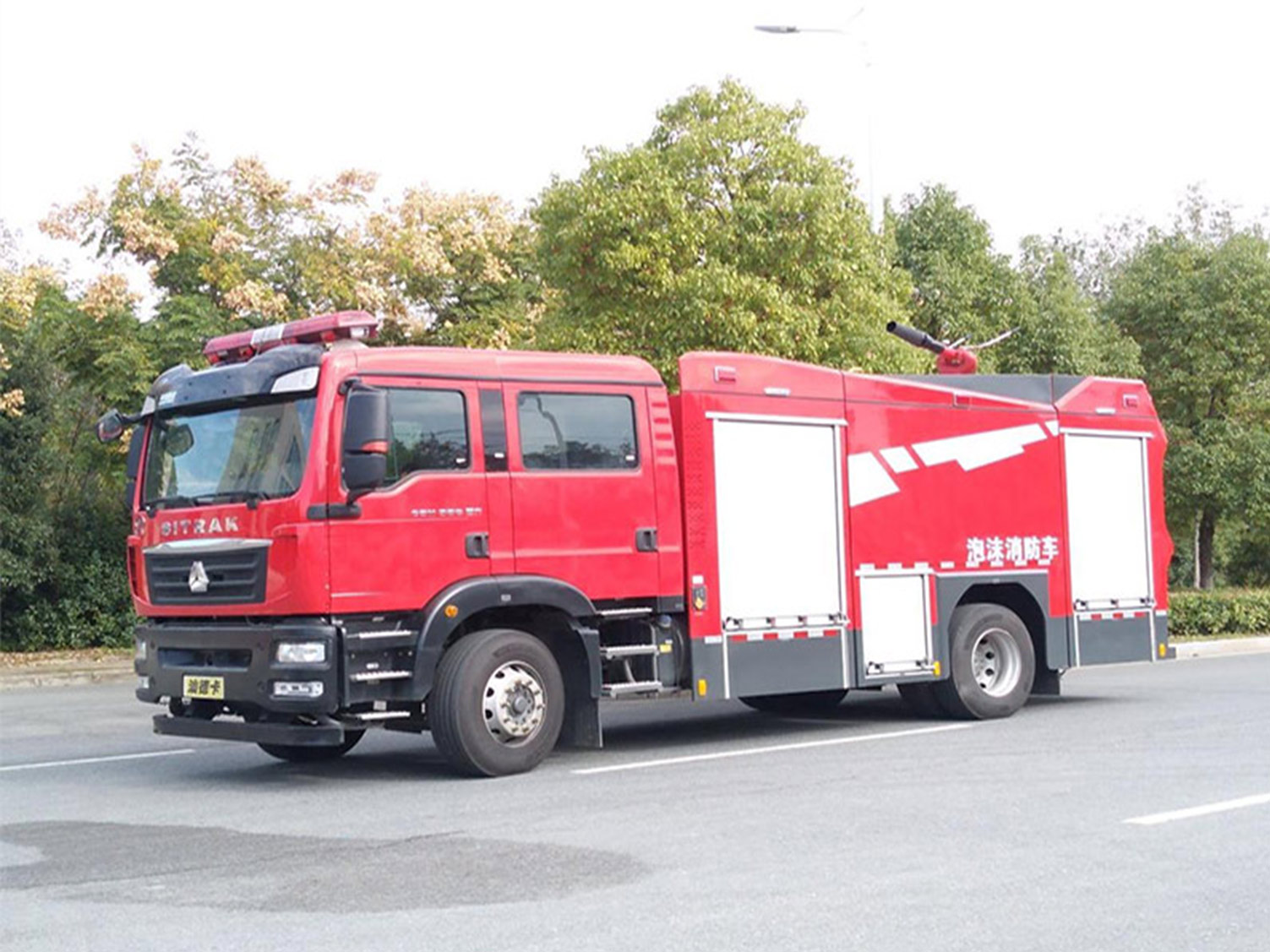

图片参考
