JDF5110GXFSG50/E6型水罐消防车
技 术 规 格 书
湖北江南专用特种汽车有限公司
一、 整车描述
1、 概述
|

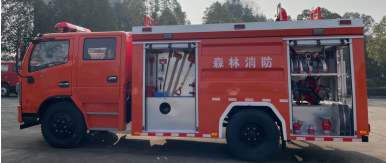

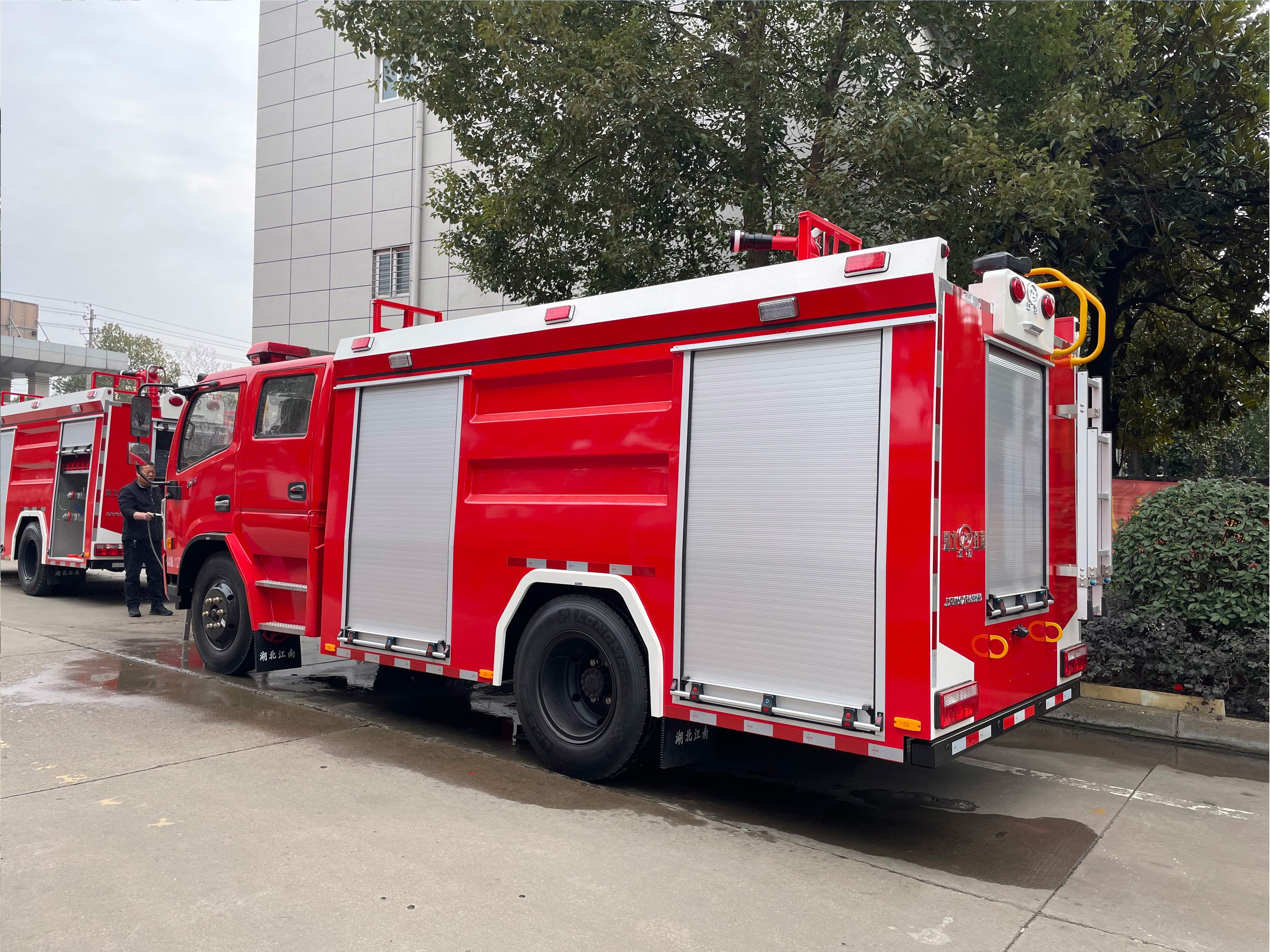

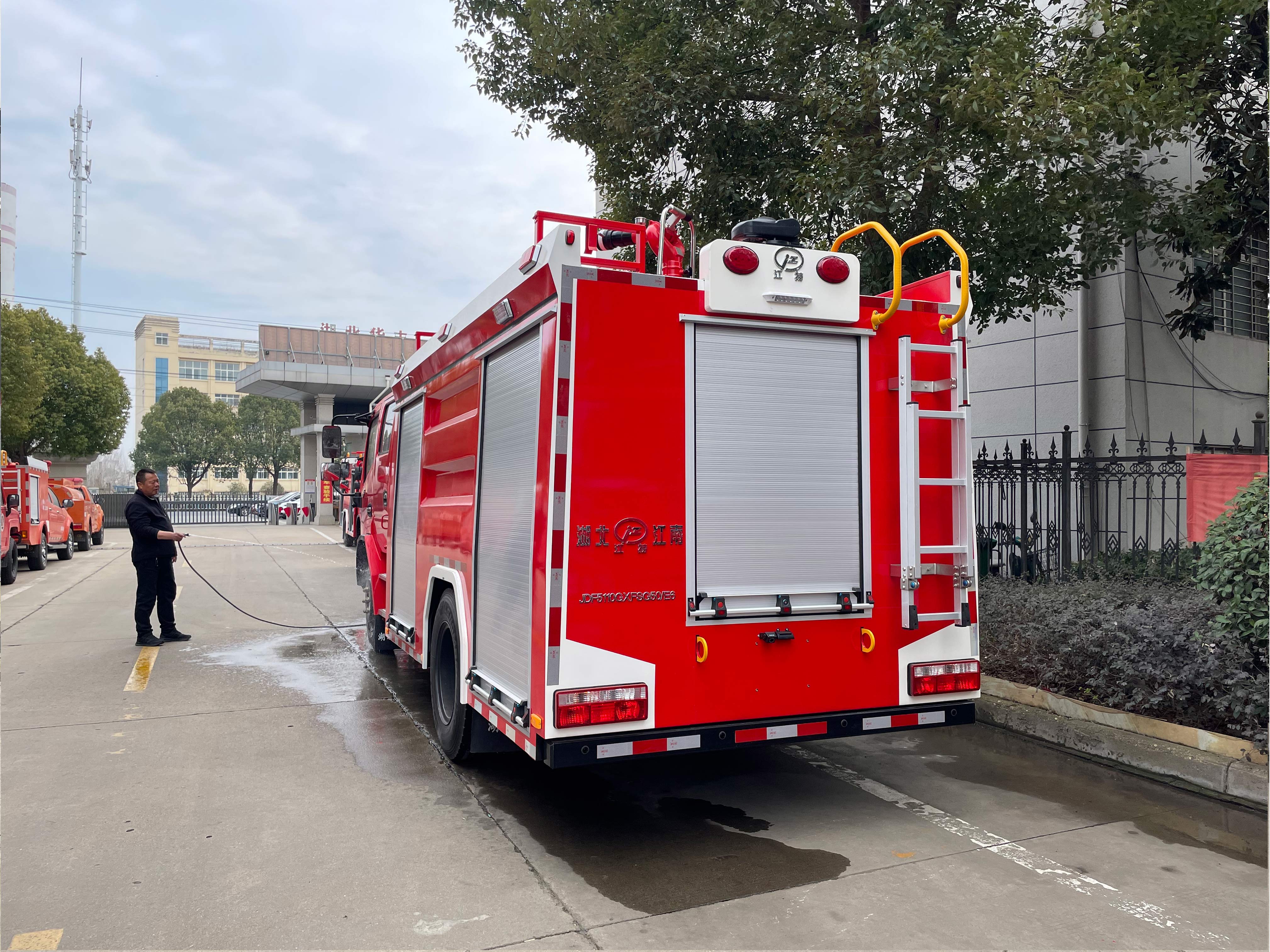

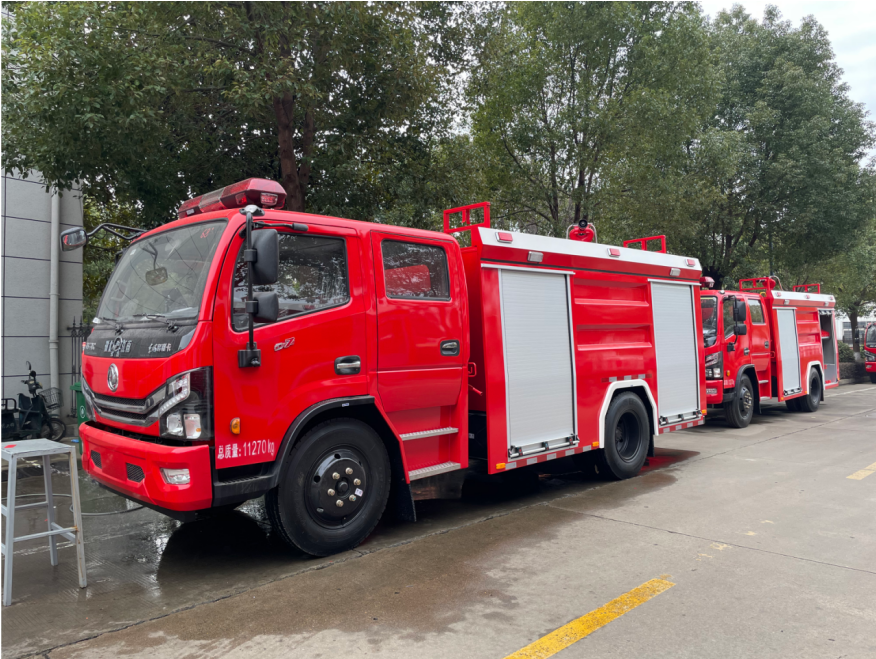

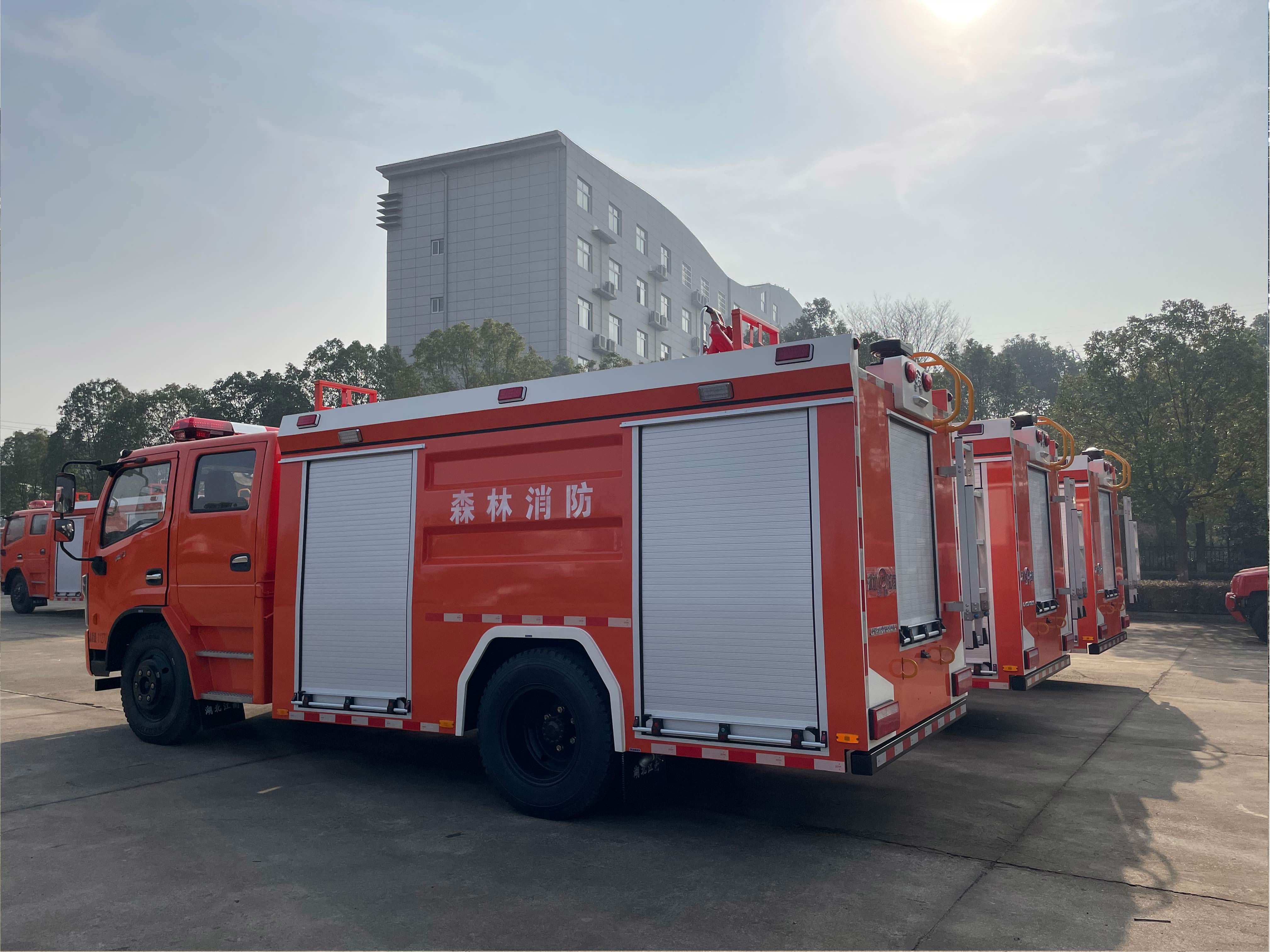

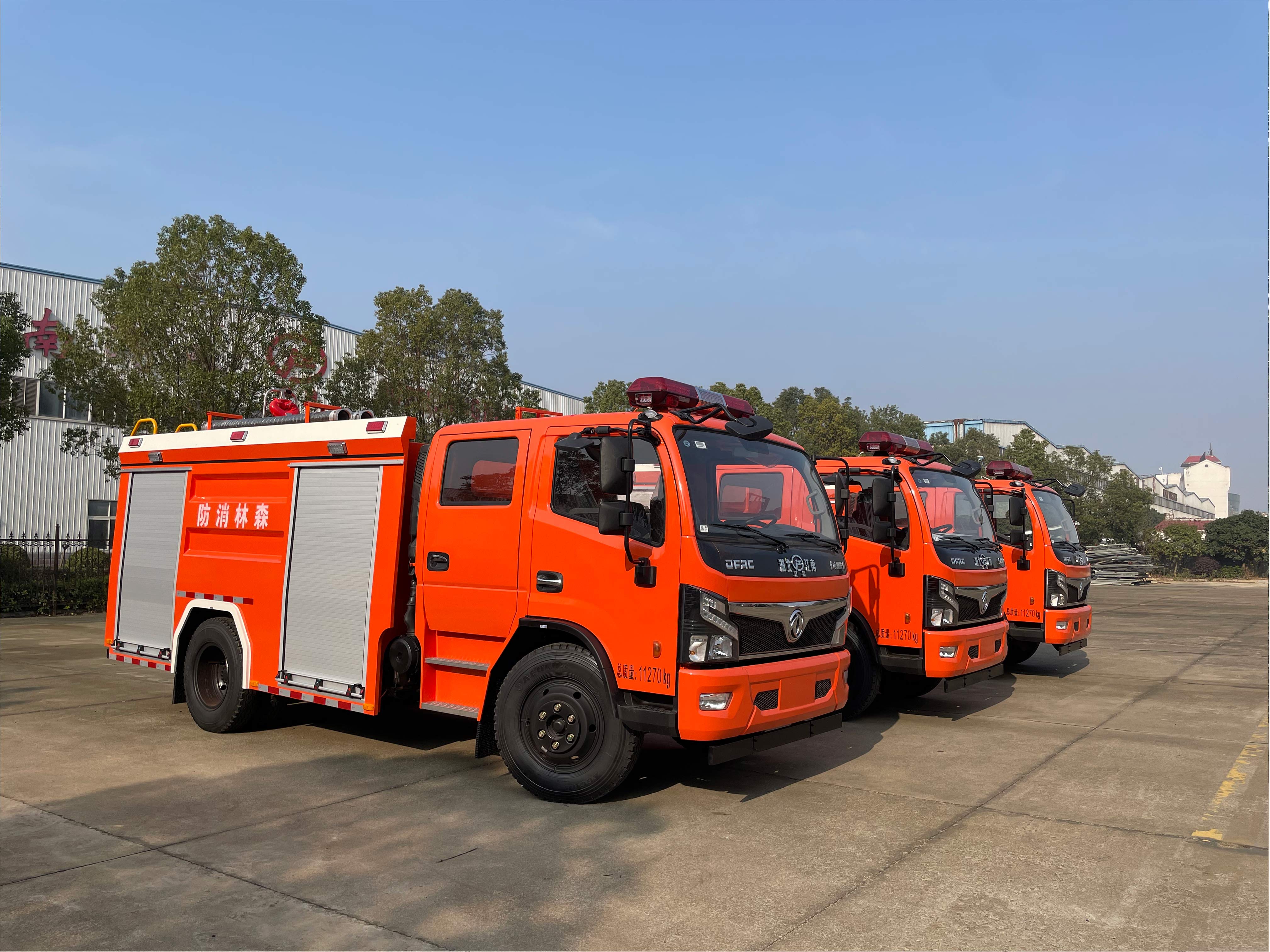

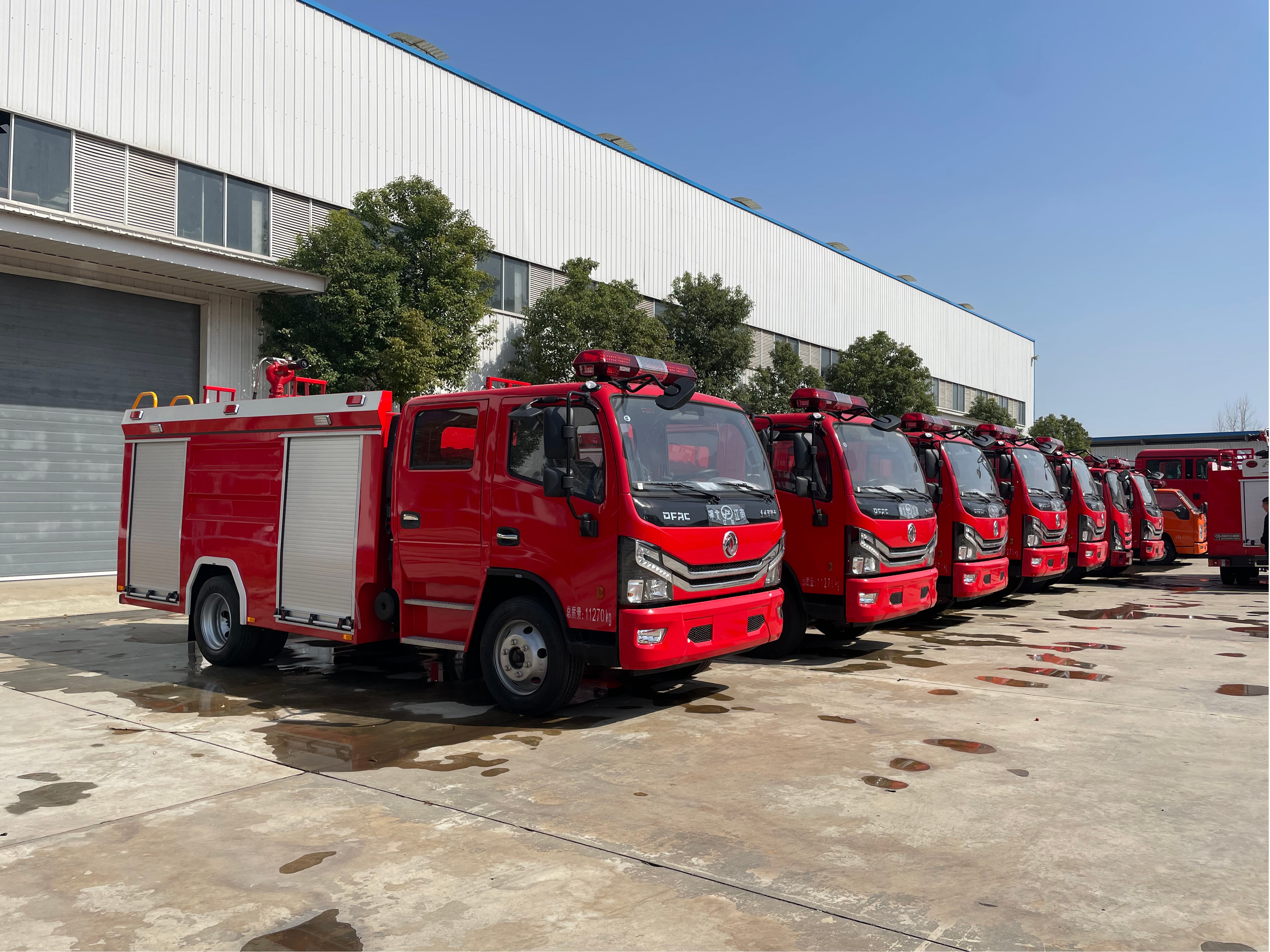

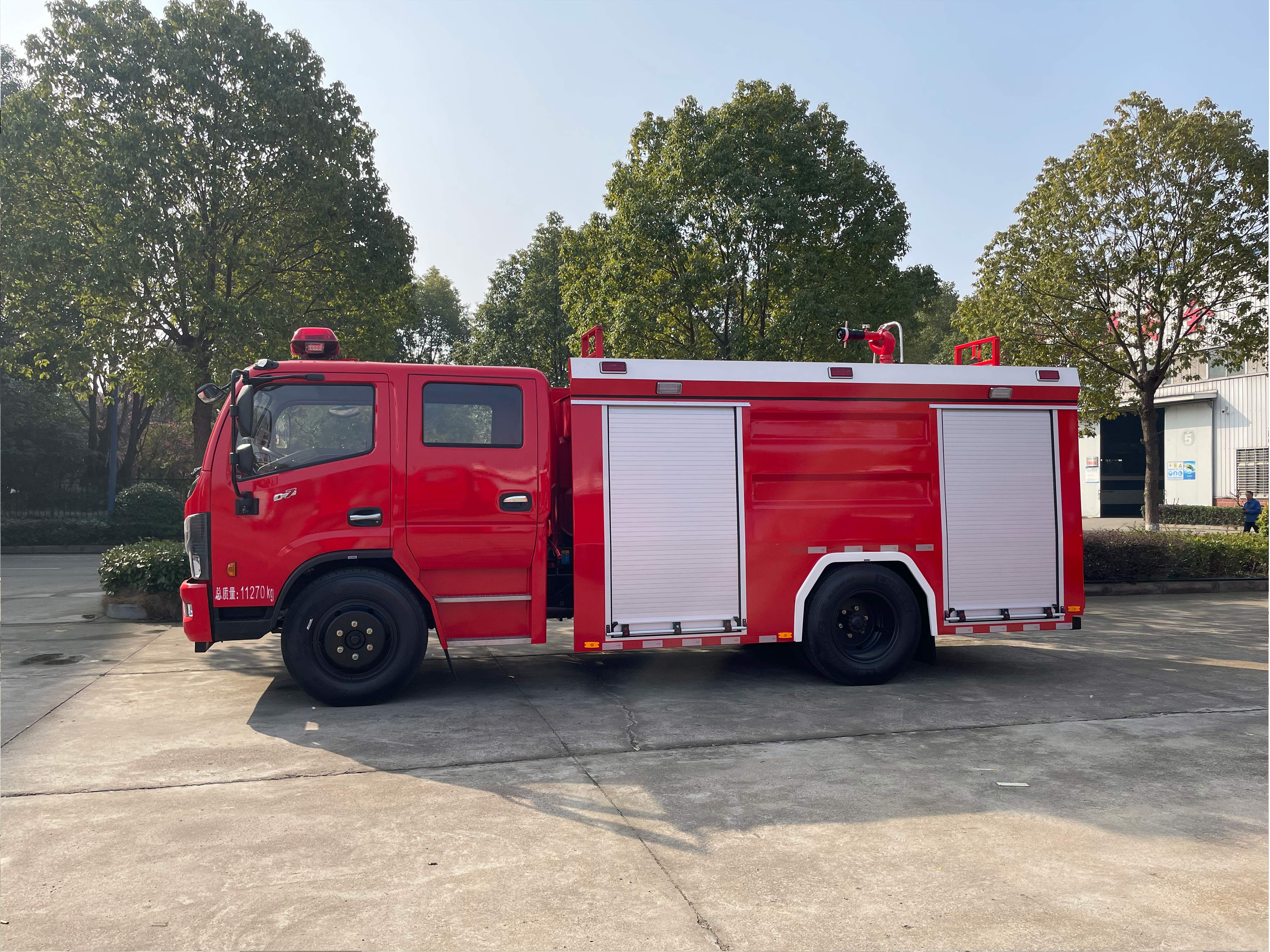

JDF5110GXFSG50/E6型水罐消防车，采用东风EQ1125SJ8CDC底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为双排，可乘坐3+3人,该车为外露罐结构，车身前部为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用螺栓连接，载水5000kg（SG50），装备了上海茸申消防设备有限公司生产CB10/30型低压消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PS8/30W(SG50)型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，政府专职消防队，企业专职消防队等。 整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过国家消防装备质量监督检验中心检，CCCF已申报。 |
2、 整车主要参数
|
外廓尺寸 |
6940×2195，2350×3060，3100mm |
|
最大总质量 |
11240kg |
|
载液量 |
水罐车载水5000kg |
|
最高车速 |
90km/h |
|
消防泵额定流量 |
30L/s 1.0MPa |
|
消防炮额定流量 |
水罐车：30L/s 1.0MPa |
|
消防炮射程 |
水罐车：≥60m |
|
比功率 |
115/11.24=10.2 |
|
接近角/离去角 |
21°/11° |
二、底盘
|
型号 |
EQ1125SJ8CDC |
|
|
制造商 |
东风汽车股份有限公司 |
|
|
发动机额定功率 |
115kw(Q28-156E60) |
|
|
发动机排量 |
2800ml |
|
|
发动机排放标准 |
GB17691-2018国Ⅵ |
|
|
驱动形式 |
4×2 |
|
|
轴距 |
3800mm |
|
|
最大允许总重 |
11995kg |
|
|
最小转弯半径 |
≤7m |
|
|
变速箱 |
手动 |
|
|
取力器 |
夹心取力器 |
1、 底盘主要参数
2、乘员室
|
结构 |
平头、四门，双排 |
|
|
司乘人员数 |
3+3人 |
|
|
驾驶员位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、 警报器； 2、 取力器控制开关及指示灯； 3、 附加电源开关； |
三、 上装结构及性能参数
|
总体布置 |

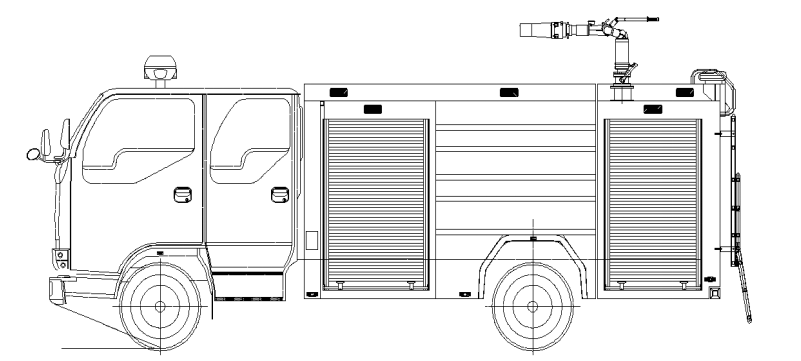

整车由消防员乘员室和车身两大部分组成，车身布置采用内藏外露罐式结构，前部为器材箱，中部为水罐，器材箱后部为泵房。 |
|
工艺要求 |
所有碳钢型材及板材均采用防锈蚀处理，所有零部件、标准件均采用电泳等表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。 |
|
|
|
1、
器材箱和泵室
|
结构 |
主框架结构采用优质镀锌方管焊接，外蒙板采用2mm厚冷轧钢板焊接，车顶为防滑花纹板，可行走。 |
|
|
器材箱 |

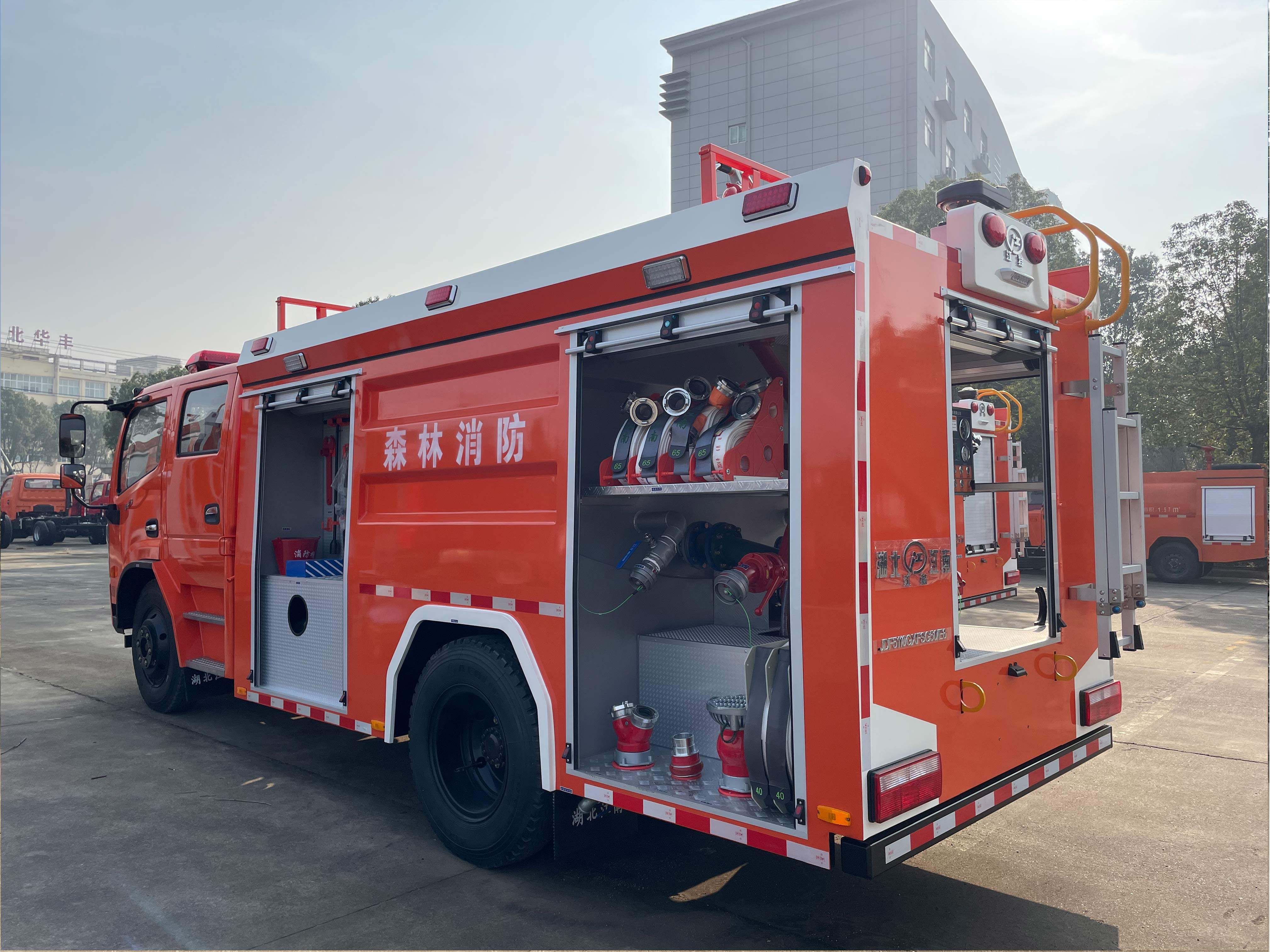

器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内设由专用挂具固定的器材。 |
|
|

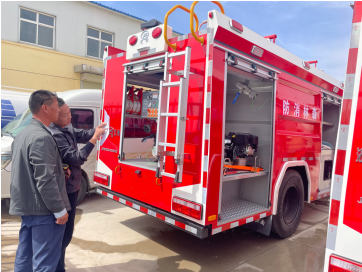

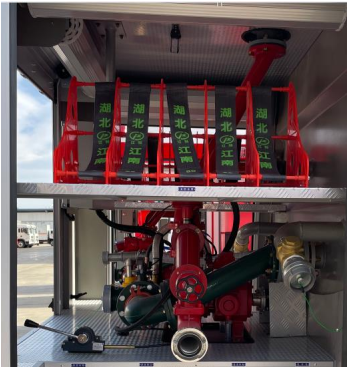

泵房 |
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 |
|
|
控制面板位置：位于泵室尾部，对上装部分进行集中控制。 |
||
|

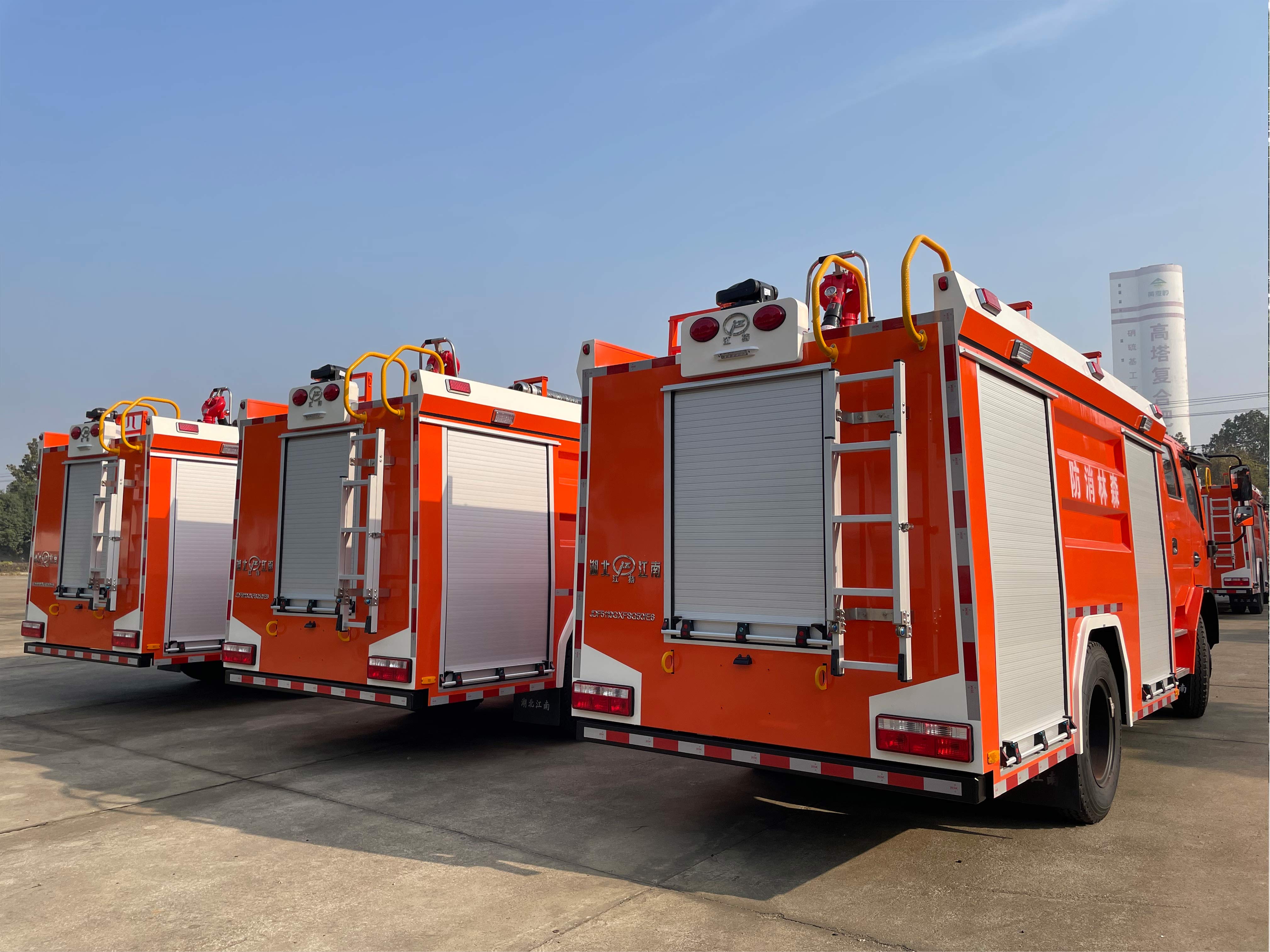

爬梯及上车拉手 |
后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑钢管，表面喷塑处理。 |
|
|
2、水罐 |
||
|
容量 |
5000kg（SG50） |
|
|
材质 |
优质碳钢，厚度为3mm |
|
|
结构 |
外露式罐体，内设防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理 |
|
|
罐体固定 |
与底盘车架螺栓连接 |
|
|
罐体设置 |

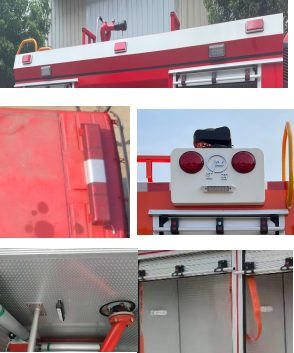

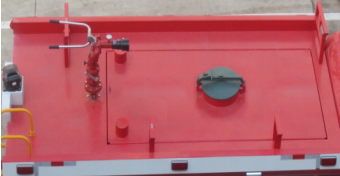

人孔：设直径460mm人孔1个，带有快速锁定/开启装置 |
|
|
溢流口：设DN65溢流口1个 |
||
|
放余水口：设1个DN40水罐放余水口，配球阀 |
||
|
注水口：在水罐左右两侧各接1只DN65接口 |
||
|
进出水口：设1个水罐到水泵进水管，DN100阀门，手动控制，设1个水泵至水罐充水管，DN65阀门，手动控制 |
||
四、水系统
1、水泵
|
型号 |
CB10/30-RS型低压车用消防泵 |
|
|
形式 |
低压离心式 |
|
|
额定流量 |
30L/s @1.0MPa |
|
|
出口额定压力 |
1.0MPa |
|
|
最大吸深 |
7m |
|
|
引水装置 |
活塞式真空泵 |
|
|
引水时间 |
最大吸深时≤50s |
2、 管路系统
|
管道材质 |
优质无缝钢管 |
|
|
吸水管路 |
泵房后侧设一个DN100吸水口 |
|
|
注水管路 |
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
|
|
出水管路 |
泵房左右两侧各设1个DN80出水口，带截止阀 |
|
|
冷却水管路 |
配有冷却取力器的冷却水管路及控制阀 |
五、灭火装置
1、车载水炮
|
型号 |
PS8/30W |
|
|
制造商 |
成都威斯特消防机械有限公司 |
|
|
回转角度 |
360°水平回转 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+60° |
|
|
流量 |
30L/S |
|
|
射程 |
≥60m |
六、消防控制系统
|

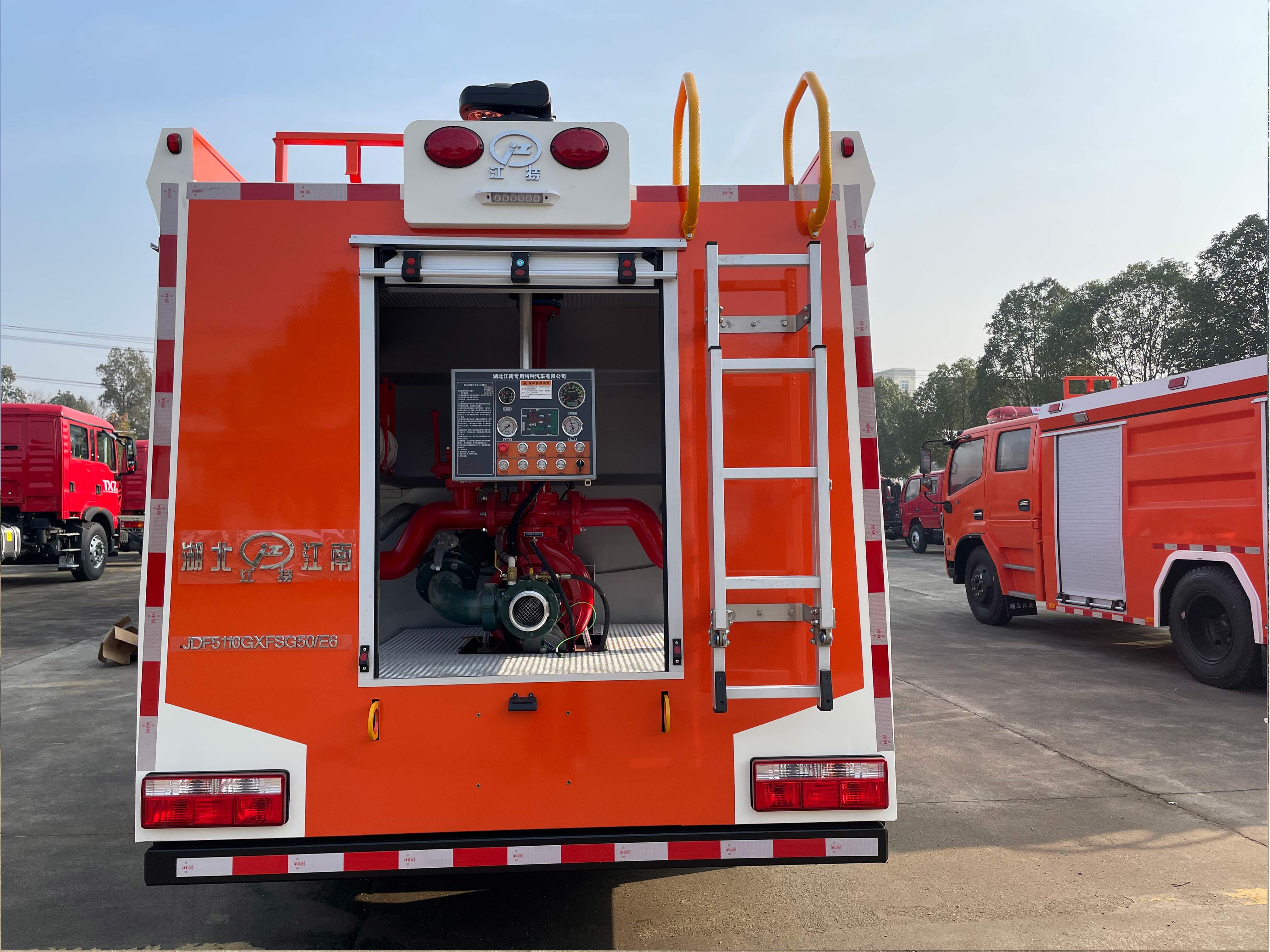

控制面板 |
控制面板包含水泵转速表、水罐液位表、真空压力表、出口压力表以及功能按键，面板整体采用标准化工业设计风格，面板功能划分清晰，方便操作。 |
|
|
按键功能 |
急停、总电源、器材照明、泵室照明、侧照明、后照明、引水、备用1、备用2、备用3、备用4及油门旋钮开关。 |
|
|
安全措施 |
采用12路继电器和保险丝双层保护线路。每一路输出均配有10A保险丝片，该保险片采用汽车通用型插片保险，方便维护。 |
|
|
油门控制 |
采用远程电子油门系统。 |
七、电气设备
|
附加电气 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装全红频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装100W消防探照灯1个 |
八、表面处理
|
面漆 |
优质国产漆 |
|
颜色 |
车体外表面主色为RO3消防红 |
九、随车消防器材的布置和配备
1、器材布置
|
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
|
3 |
标示醒目，多人操作，互不干涉。 |
2、器材配备（标配）
|
1 |
吸水管 |
100×2米 |
4 |
根 |
螺纹式 |
|
2 |
滤水器 |
FLF100 |
1 |
件 |
螺纹式 |
|
3 |
分水器 |
FII80/65×2-1.6 |
1 |
件 |
内扣式 |
|
4 |
集水器 |
JII100/65×2-1.0 |
1 |
件 |
内扣式 |
|
5 |
水带 |
16-65-20 |
6 |
盘 |
低压；内扣式 |
|
6 |
水带 |
16-80-20 |
2 |
盘 |
低压；内扣式 |
|
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
|
8 |
水带包布 |
DT-SB |
4 |
件 |
|
|
9 |
水带挂钩 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；长400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
长860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流开关水枪 |
QZG3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
14 |
直流开花水枪 |
QZK3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
15 |
消防桶 |
|
1 |
个 |
|
|
16 |
灭火器 |
3kg |
1 |
具 |
|
|
17 |
消防腰斧 |
长390 ；GF-285 |
1 |
件 |
|
|
18 |
橡皮锤 |
|
1 |
件 |
|
|
19 |
可充电式手提照明灯 |
|
1 |
件 |
|
