重汽小T5G6吨水罐消防车
详情介绍
JDF5160GXFSG60/Z6型6.1吨水罐消防车
技 术 规 格 书
湖北江南专用特种汽车有限公司
一．整车描述
1.概述
|
JDF5160GXFSG60/Z6型水罐消防车采用中国重汽集团济南卡车股份有限公司生产的ZZ1187K501GF1底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为单排改双排，可乘坐2+4人,该车为内藏罐结构，车身两侧为器材箱,中部为罐体，后部为泵房。载液罐体为优质碳钢，内部喷涂环氧底漆及环氧沥青漆，与底盘采用弹性连接，载水6100kg，装备了上海茸申消防设备有限公司生产CB10/40-RS型常压消防泵，额定流量40L/S，车顶安装成都威斯特消防机械有限公司生产的PS40型车用消防炮。该车最大的特点是载液量大、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救大型油类火灾和一般物质火灾。 整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018国Ⅵ第六阶段限值的规定要求；整车通过国家消防装备质量监督检验中心检测并已列入工信部汽车新产品公告。 |
2.整车主要参数
|
外廓尺寸 |
8250×2520×3510mm |
|
最大总质量 |
16250kg |
|
载液量 |
水罐车载水6100kg |
|
最高车速 |
100km/h |
|
消防泵额定流量 |
40L/s 1.0MPa |
|
消防炮额定流量 |
水罐车：40L/s 1.0MPa |
|
消防炮射程 |
水罐车：≥65m |
|
比功率 |
190/16.25=11.6 |
|
接近角/离去角 |
18°/10° |
二．底盘
1.主要参数
|
型号 |
ZZ1187K501GF1 |
|
|
制造商 |
中国重汽集团济南卡车股份有限公司 |
|
|
发动机额定功率 |
190kw |
|
|
发动机排量 |
6870ml |
|
|
发动机排放标准 |
GB17691-2018国Ⅵ |
|
|
驱动形式 |
4×2 |
|
|
轴距 |
4500mm |
|
|
最大允许总重 |
18000kg |
2.乘员室
|
结构 |
平头、四门，单排改双排 |
|
|
司乘人员数 |
2+4人 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、 警报器； 2、 取力器控制开关及指示灯； 3、 附加电源开关； |
三．上装结构及性能参数
|
总体布置 |
整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，两侧为器材箱，中部为罐体，后部为水泵房，罐体为平行六面体厢式容罐。 |
|
|
|
1.器材箱和泵室
|
结构 |
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑花纹板，可行走，两边设翻转踏板，防滑设计 |
|
|
器材箱 |
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。侧下裙边设有工具箱及卷帘门，可放置小型工具 |
|
|

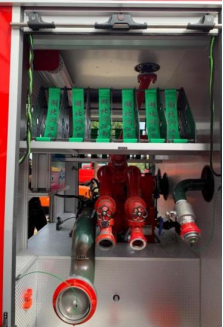

泵房 |
泵房位于整车后部，两侧与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 |
|
|
爬梯及拉手 |
后爬梯采用铝合金两节翻转爬梯，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
2. 水罐
|
容量 |
6100kg（SG60） |
|
|
材质 |
优质碳钢，底板厚度4mm，侧板3mm，顶板3mm |
|
|
罐体固定 |
与副车架弹性连接 |
|
|
罐体设置 |
人孔：设DN460人孔盖1个，带有快速锁定/开启自动泄压装置 |
|
|
溢流口：设DN65溢流口1个 |
||
|
放余水口：设1个DN25水罐放余水配手动球阀 |
||
|
注水口：在水罐左右两侧各接1个DN65接口 |
||
|
进出水口：设1个水罐到水泵进水管DN125手动蝶阀，设1个水泵至水罐充水管DN65手动球阀 |
四．水系统
1.水泵
|
型号 |
CB10/40-RS型常压车用消防泵 |
|
|
形式 |
低压离心式 |
|
|
额定流量 |
40L/s @1.0MPa |
|
|
出口额定压力 |
1.0MPa |
|
|
最大吸深 |
7m |
|
|
引水装置 |
双活塞真空泵 |
|
|
引水时间 |
最大吸深时≤50s |
2.管路系统
|
管道材质 |
优质无缝碳钢管 |
|
|
吸水管路 |
泵房两侧各设1个DN125吸水口 |
|
|
注水管路 |
水罐左右两侧各设1个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
|
|
出水管路 |
泵房左右两侧各设1个DN80出水口和1个DN65出水口带截止阀 |
|
|
冷却水管路 |
配有冷却取力器的冷却水管路及控制阀 |
五．灭火装置
2.水炮（SG60）
|
型号 |
PS8/40W |
|
|
制造商 |
成都威斯特消防机械有限公司 |
|
|
回转角度 |
360°水平回转 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
40L/S |
|
|
射程 |
水≥65m |
六．消防控制系统
|
驾驶室控制 |
水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
|
泵室控制 |
上装总电源开关、参数显示、状态显示 |
七．电气设备
|
附加电气 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
八．表面处理
|
面漆 |
优质国产漆 |
|
颜色 |
车体外表面主色为RO3消防红 |
九．随车消防器材的布置和配备
1.器材布置
|
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
|
3 |
标示醒目，多人操作，互不干涉。 |
2.器材配备（标配）
|
1 |
吸水管 |
125×4米 |
2 |
根 |
内扣式 |
|
2 |
滤水器 |
FLF125 |
1 |
件 |
内扣式 |
|
3 |
分水器 |
FII80/65×3-1.6 |
1 |
件 |
内扣式 |
|
4 |
集水器 |
JII125/65×2-1.0 |
1 |
件 |
内扣式 |
|
5 |
水带 |
16-65-20 |
6 |
盘 |
中压；内扣式 |
|
6 |
水带 |
16-80-20 |
6 |
盘 |
低压；内扣式 |
|
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
|
8 |
水带包布 |
DT-SB |
4 |
件 |
|
|
9 |
水带挂钩 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；长400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
长860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流开关水枪 |
QZG3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
14 |
直流开花水枪 |
QZK3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
15 |
消防桶 |
|
1 |
个 |
|
|
16 |
灭火器 |
3kg |
1 |
具 |
|
|
17 |
消防腰斧 |
长390 ；GF-285 |
1 |
件 |
|
|
18 |
橡皮锤 |
|
1 |
件 |
|
|
19 |
可充电式手提照明灯 |
|
1 |
件 |
|

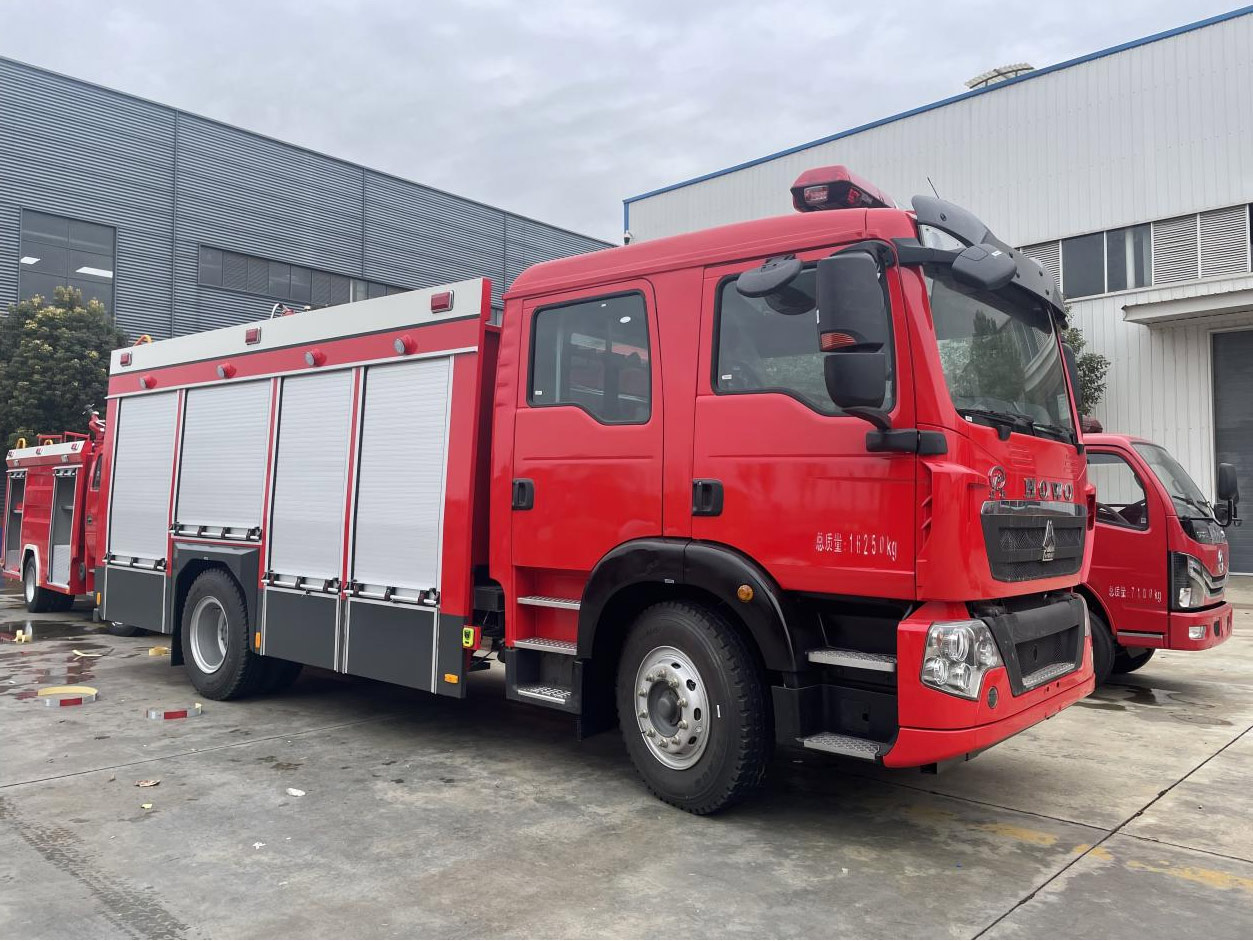

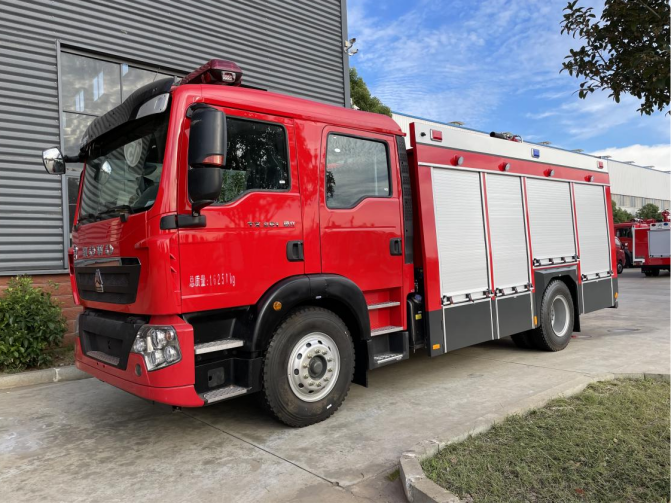

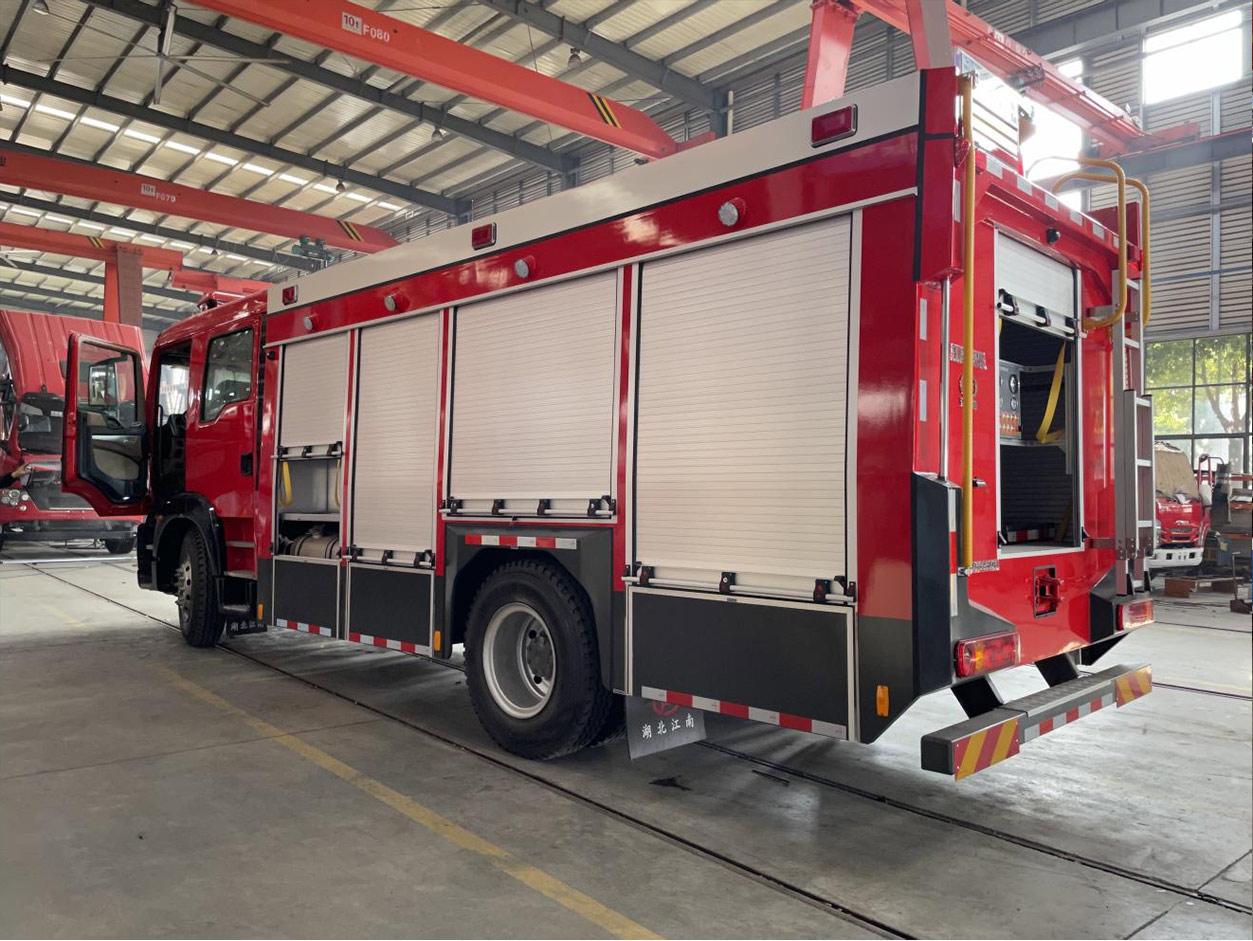

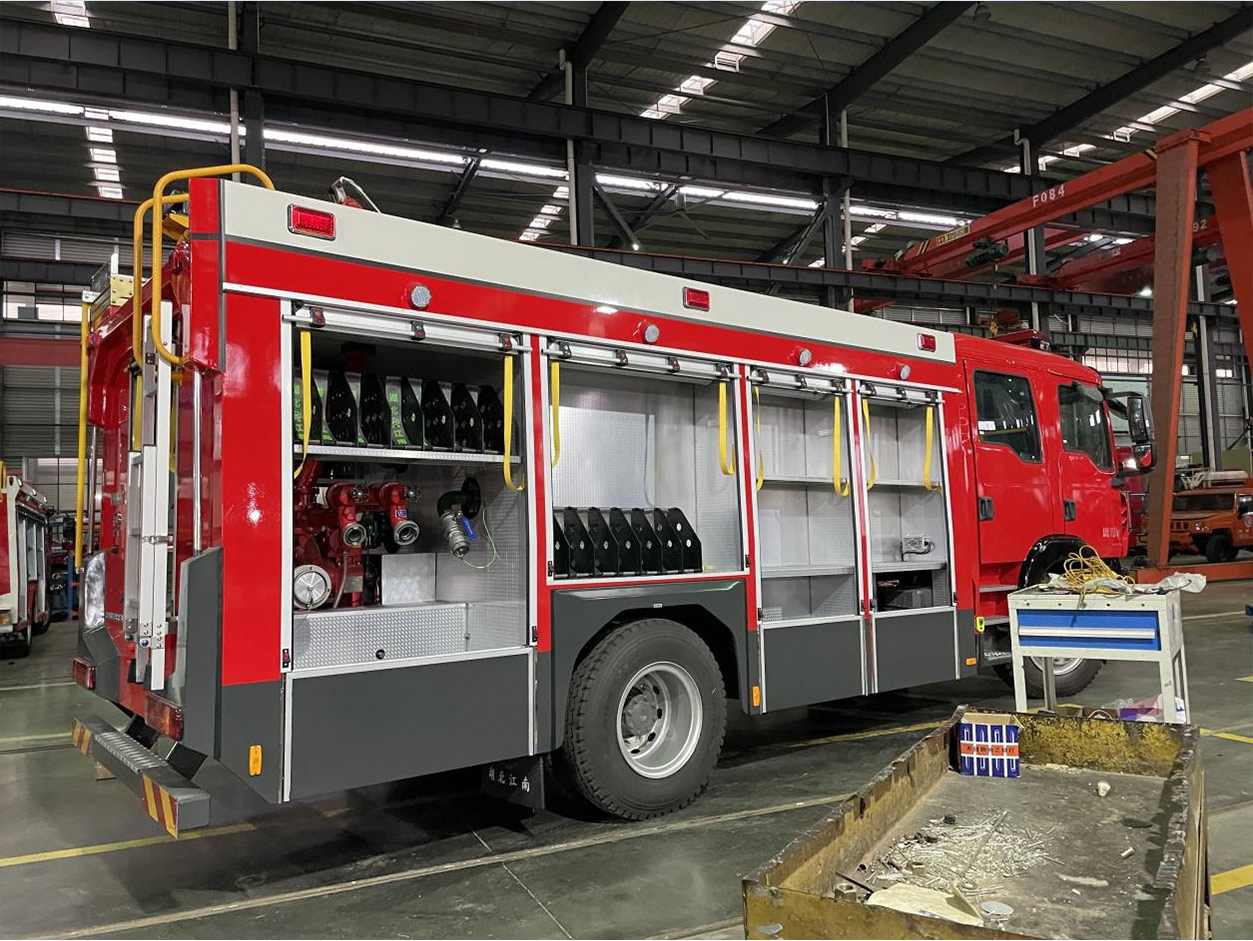

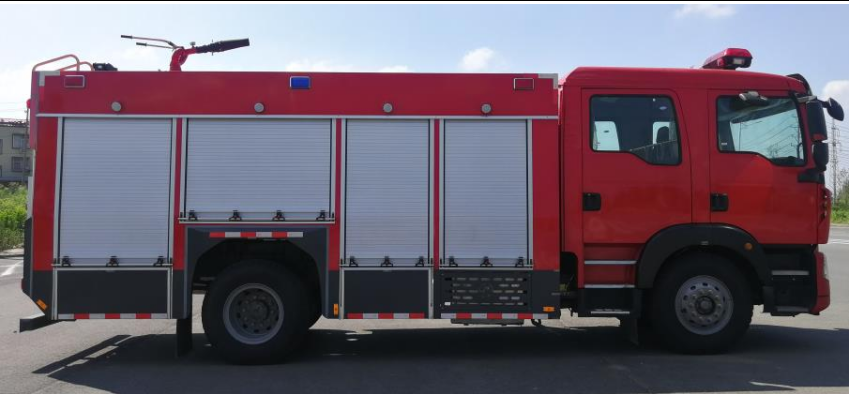

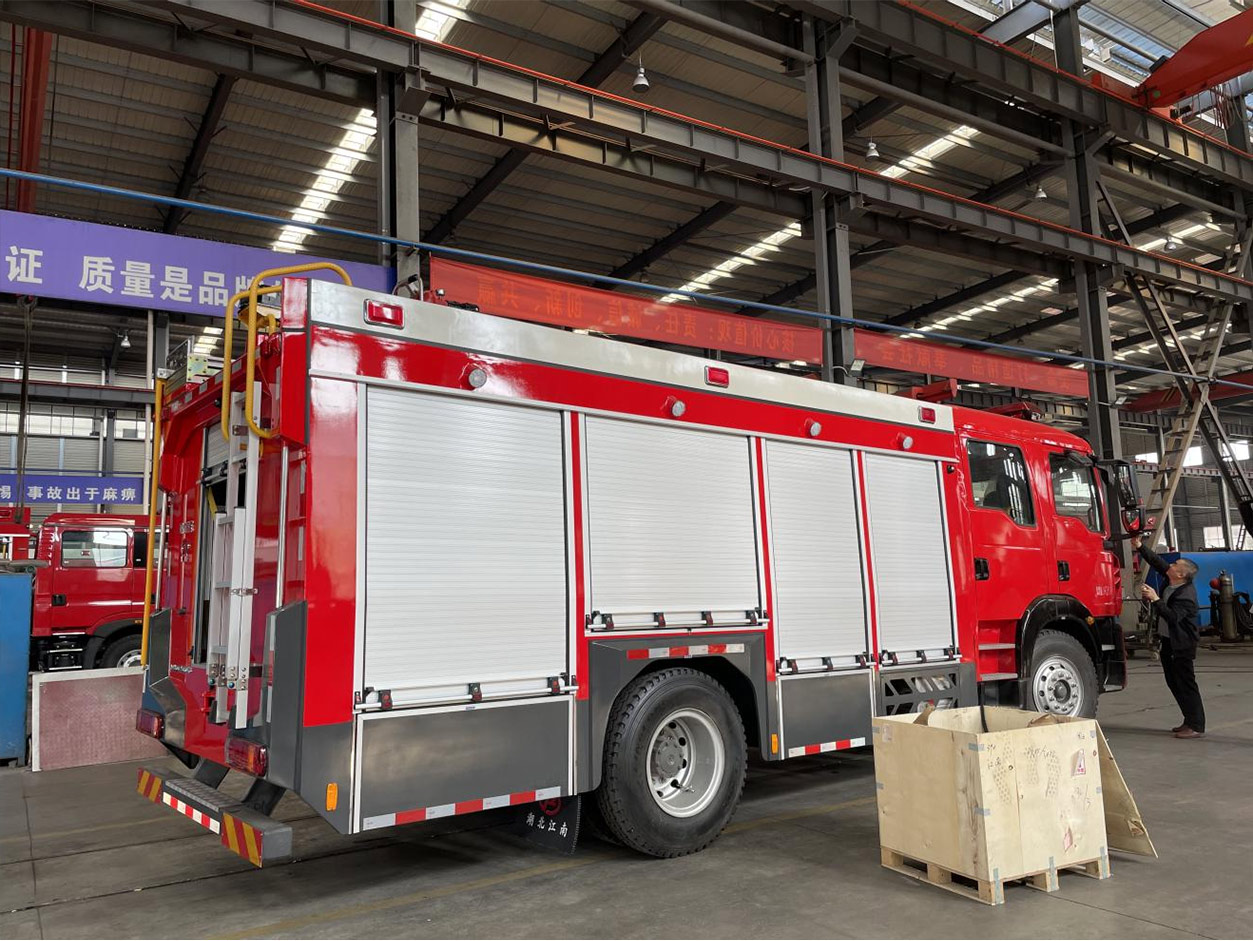

图片参考
